Mit dem neuen „Produktdatenblatt für nahtgefügte, diffusionsoffene Unterdeckbahnen für erweiterte Anwendungen“ – kurz UDB-eA – wurde die diffusionsoffene Alternative zum wasserdichten Unterdach in das Regelwerk des ZVDH mit aufgenommen. Das Regelwerk beinhaltet alle Anforderungen, Vorschriften und Regeln, die für eine fach-gerechte Ausführung von Dach-, Wand- und Abdichtungsarbeiten nötig sind. Diese „allgemein anerkannten Regeln der Technik“ sind der Mindeststandard einer mängelfreien Werkleistung.
In der Praxis werden allerdings oft Dachdeckungen in Neigungsbereichen eingesetzt, für die sie nicht im Regelwerk vorgesehen sind, und bislang war eine regelkonforme Umsetzung sehr kostenintensiv (Unterdächer mit zusätzlicher Konterlattenebene). Die Lösung dafür stellt im geänderten Regelwerk eine Unterdeckbahn dar, die besser ist als die Standard-Unterdeckbahnen (UDB-A), verschweißbar und diffusionsoffen ist. Sie wurde zwar schon länger auf dem Markt angeboten. Da sie bisher jedoch nicht im ZVDH-Regelwerk vorgesehen war, waren sondervertragliche Vereinbarungen mit dem Auftraggeber notwendig.
Anforderungen an die Unterdeckbahnen UDB-eA

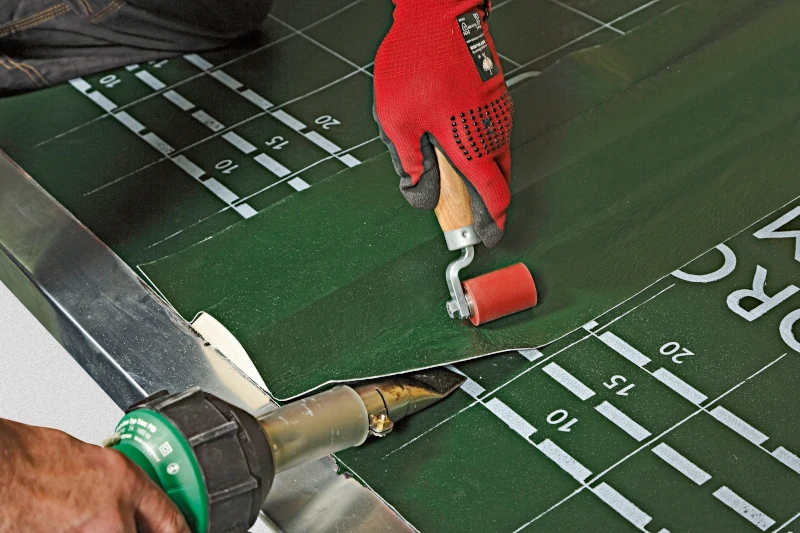

- Fügetechnik: Quell- und Heißluftschweißen oder geeignete Klebetechnik (KEINE Klebebänder)
- Flächenbezogene Masse: ≥ 350 g/m2 der gesamten Bahn, ≥ 220 g/m2 der wasserdichtenden Funktionsschicht
- Dynamische Wasserbeanspruchung: Scheuerbeanspruchung mit anschließender W1-Prüfung, verschärfte Schlagregenprüfung mit sd-Wert ≤ 0,5 m
- Künstliche Alterung: Schritt 1: UV-Beanspruchung über 672 h (4 Wochen) Schritt 2: Feuchtlagerung bei 90 % relativer Luftfeuchte und 70 °C über 2.016 h (12 Wochen) Schritt 3: Hitzelagerung bei 80 °C mit einem Luftstrom von 1,0 m/s über 2.016 h (12 Wochen)
Gut zu wissen
Unterdach: eine wasserdichte Schicht aus nicht diffusionsoffenen Werkstoffen. Sie wird auf Schalung oder druckfestem Dämmstoff unter der Dachdeckung angeordnet.
Unterdeckung: eine Schicht unterhalb der Dachdeckung. Sie schützt die darunterliegende Dachkonstruktion vor Feuchtigkeit und liegt auf Sparren und Zwischensparrendämmung, Schalung oder Dämmung. Eine Unterdeckung ist nicht wasserdicht.
Unterspannung: eine Schicht unterhalb der Dachdeckung. Sie schützt die Dachkonstruktion vor Feuchtigkeit und liegt frei gespannt auf den Sparren auf. Im Gefachbereich liegt die Unter-spannung über einer belüfteten Luftschicht. Nageldichtbänder und Nageldichtmassen: bandförmige oder pastöse Massen, die zwischen Konterlatte und Abdichtungs-, Unterdeck- oder Unterspannbahn oder Holzfaser-Unterdeck-platte eingebaut werden. Sie funktionieren als Sicherung gegen Wassereintrag bei der Perforation durch die Befestigung der Konterlatte. Für die Erstellung eines wasserdichten Unterdaches sind sie nicht geeignet.
